板金作業例【1】
H19年 日産・マイクラ ブリーズブルー
【作業内容】フロントバンパーの板金塗装
工程1

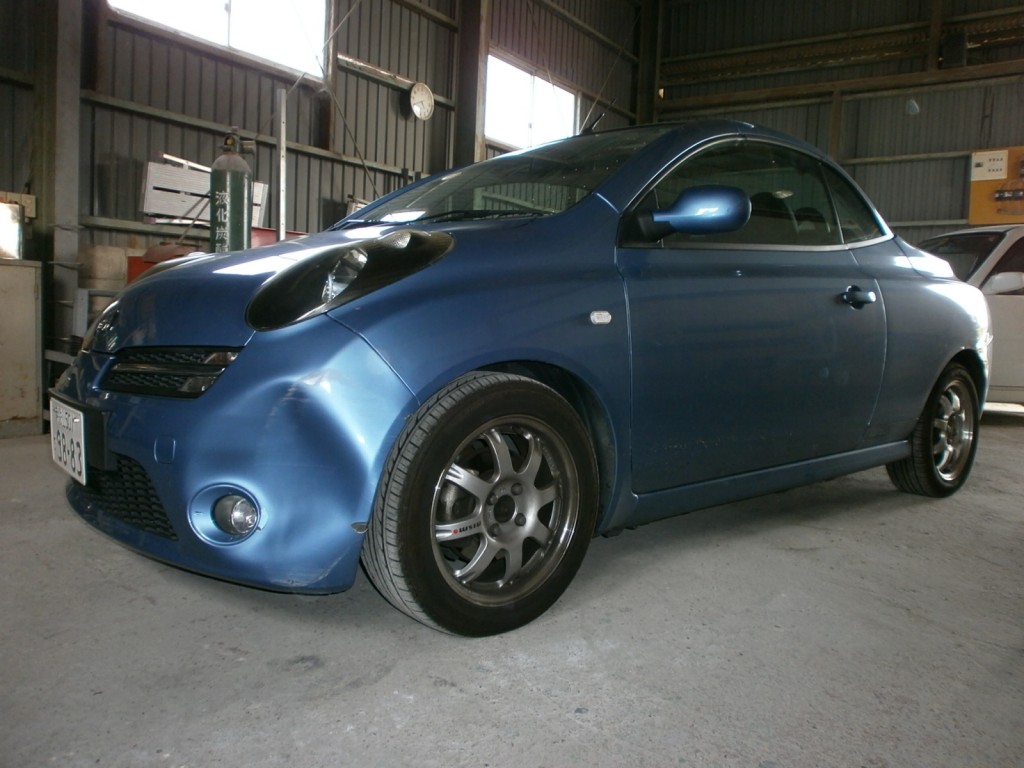

珍しい車両の入庫です。フロントバンパーはこんな感じです。(・∀・；)
工程2
レア車ですので案の定中古のバンパーは皆無です。
新品は高額ですので今回は修理します。

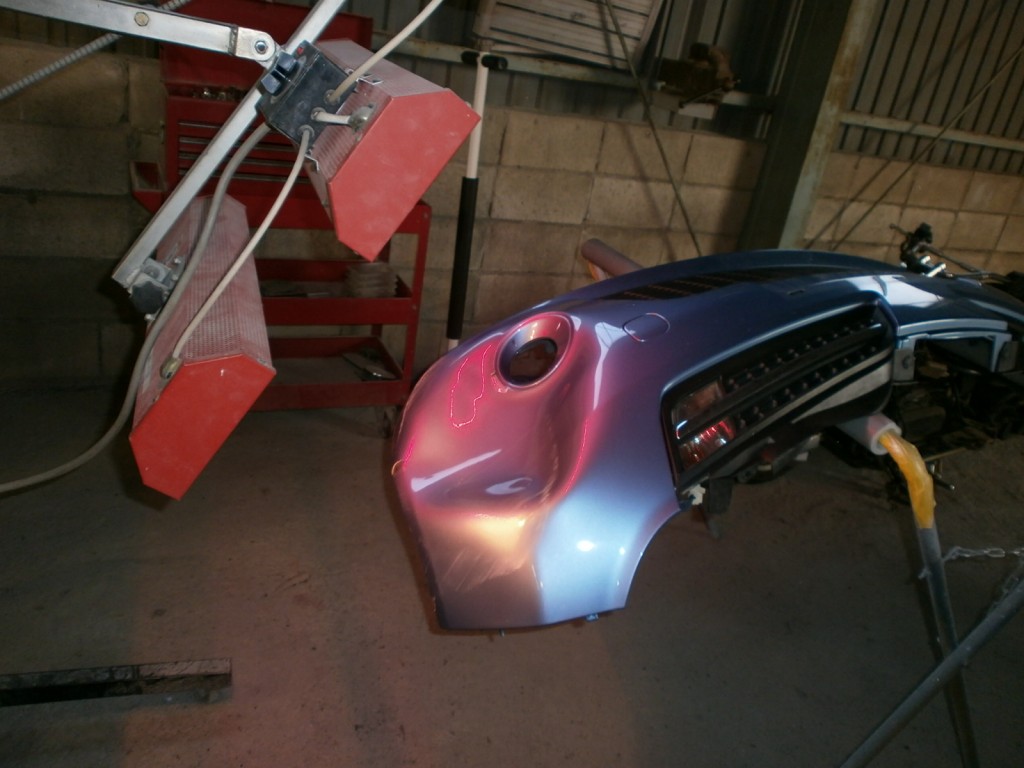

赤外線ヒーターで加熱し、凹んだ部分を戻します。
工程3

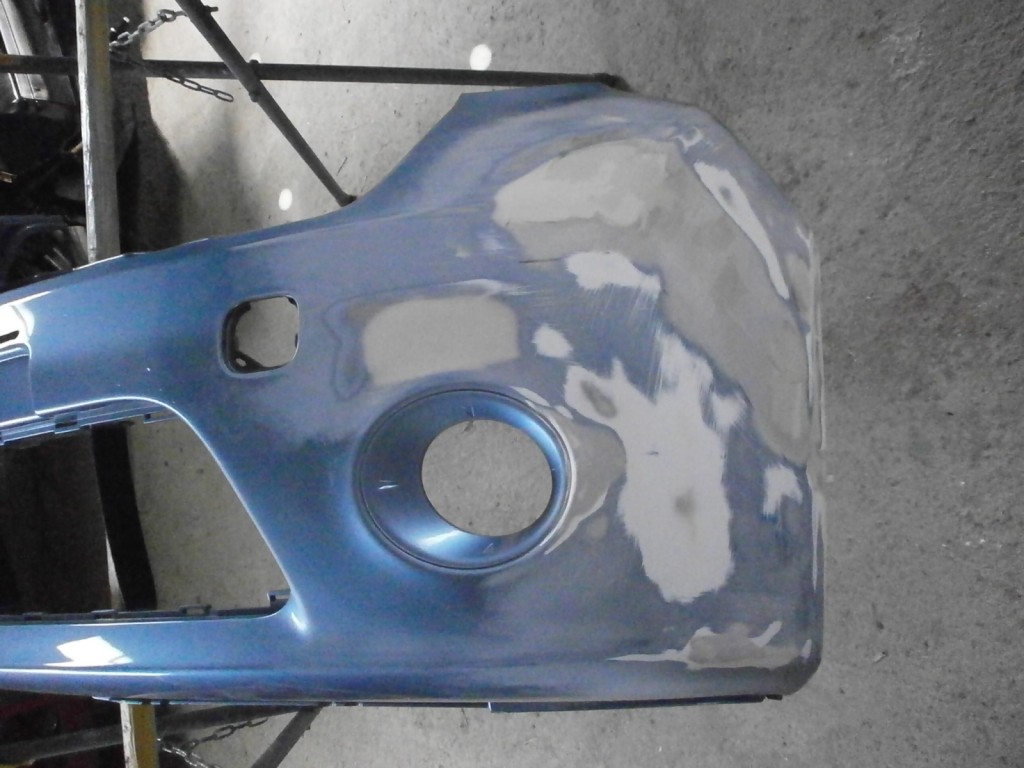

もちろん綺麗には修正出来ませんので、パテで成型していきます。
工程4

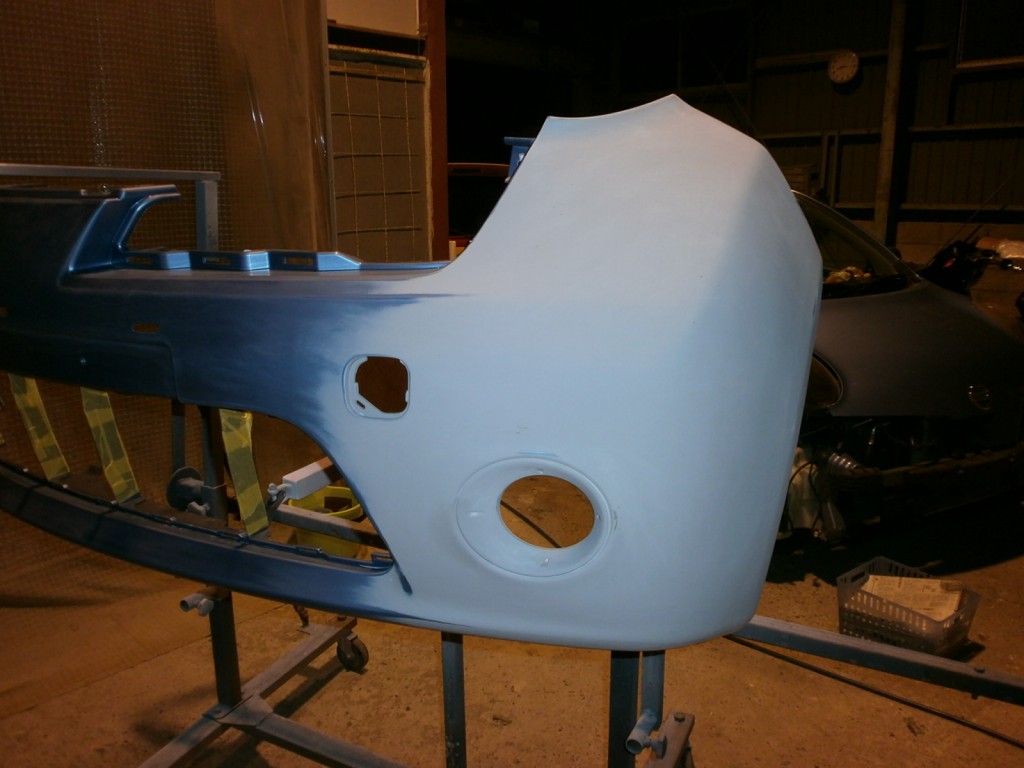

サフェーサー仕上完了♪後は耐水ペーパーで足付けして塗装です。
工程5

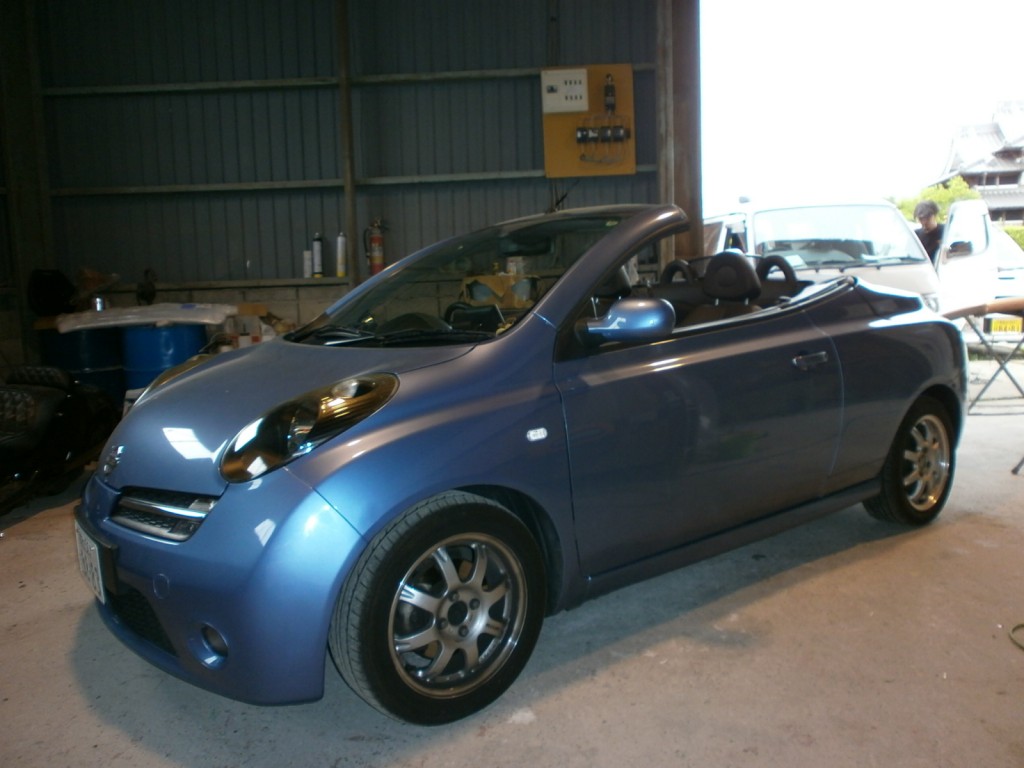

塗装→磨き→取付→完成です。(^o^)
料金内容
フロントバンパー 脱着 | ￥2,600 |
|---|---|
| フロントバンパー 板金補修 | ￥12,000 |
| 塗装費用一式 | ￥26,000 |
| 税込合計 | ￥43,848 |
H10年 ホンダ・インテグラ チャンピオンシップホワイト
【作業内容】リヤフェンダーのブリスター加工
工程1

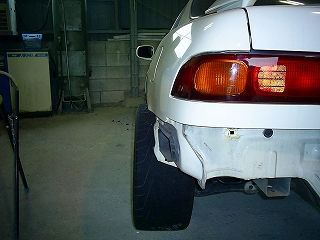

ホイルを仮付けするとこんな感じです。
４～５ｃｍはみ出てます。(~_~;) さすがに叩出しでは不可能ですので今回は切った貼ったの大加工です！
工程２
まずはフェンダーアーチのスポット溶接を外してからプレスラインに沿って赤線の要にＨ型に切断します。
工程3
ホイルに合わせて外方向に拡げてから足らなくなった部分に新たに鉄板を溶接します。

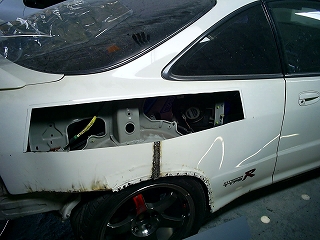

切断面からさらにその上のプレスラインまでの部分を切断します。
工程4

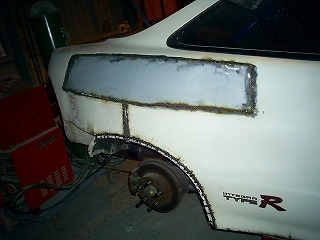

切断した部分よりやや大きめの鉄板を新たに溶接します。
フェンダーアーチには強度を増すために約５㎜の極太ばんせんを溶接します。
画像には有りませんが、外側のパネルとインナーの間に出来た隙間にも新たに鉄板を溶接しています。
工程5

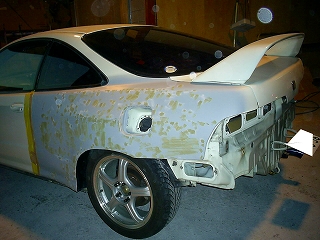

ここからは通常の板金塗装作業です。パテ塗布→研磨を繰り返し成型した後にサフェーサーを塗装します。
広範囲にパテを塗布してなるべく自然な感じに仕上げています。
工程6

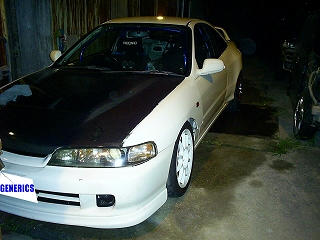

再度、耐水ペーパーで研磨→塗装→磨きをて完成です♪
スゴイ迫力です！純正サイドステップとの段差がワイド感を物語っています。（＾◇＾）
料金内容
| サイドガーニッシュ 脱着 | ￥2,600 |
|---|---|
| リヤバンパー脱着・加工 | ￥6,500 |
| リヤフェンダー加工費用一式 | ￥130,000 |
| 塗装費用 | ￥56,000 |
| 税込合計 | ￥210,708 |
H13年 トヨタ・ヴェロッサ ブラック（202）
【作業内容】前置きインタークーラーの取付
専用品が存在しない為に100系マークⅡ・チェイサー用を使用します。シャーシが共通車種の為、ほぼボルトオンで装着可能らしいです。
工程1

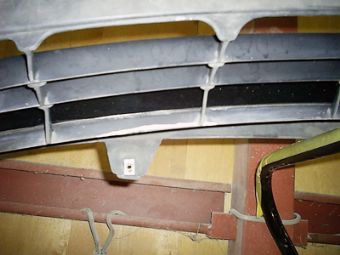

部分的なボディーカット等の小加工でコア部分は取付け完了です。(^O^)意外と純正インタークーラーの取外しに時間がかかりました。(~_~;)バンパーを仮付けし、干渉部分をカットします。（白の印の部分）
工程２

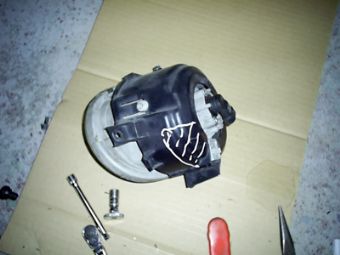

これは楽勝♪と思いきや、フォグランプがパイピングにガッツリ当たっている為に大部分をカットです。(・∀・；) 取り付けは出来ましたが光軸調整が出来なくなってしまいました。(T_T)
工程3

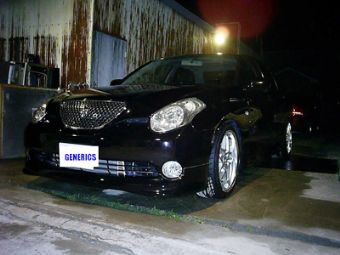

バンパーのカット部分をサンドペーパー等で滑らかにし、組み付けて完成です。純正バンパーですのでチラっと見えているのがかっこいいですね♪
料金内容
| フロントバンパー脱着 | ￥4,200 |
|---|---|
| 純正インタークーラー取外し | ￥3,600 |
| インタークーラー取付・加工 | ￥15,000 |
| 税込合計 | ￥23,450 |
H13年 スバル・インプレッサ ホワイト（51E）
【作業内容】純正フロントリップスポイラーの修理

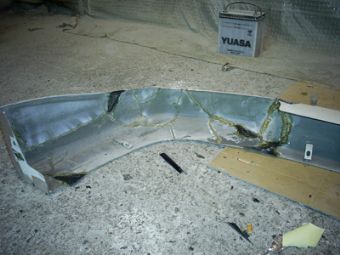

今は廃盤になっていて購入出来ないらしく、直さなければ仕方がないのですがここまで粉々とは(・∀・；)
工程1
とりあえず半田で溶着して仮付けします。 パズル状態です(・.・;)
工程２

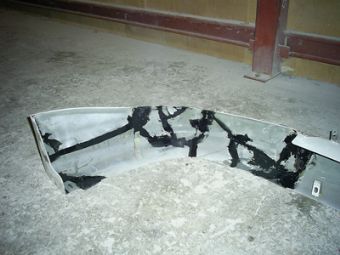

バンパー等の樹脂製品専用のボンドで接着します。画像を取り忘れたのですが、強度的に心配ですのでこの後更に損傷箇所付近全体にFRPを貼り付けます。
工程3

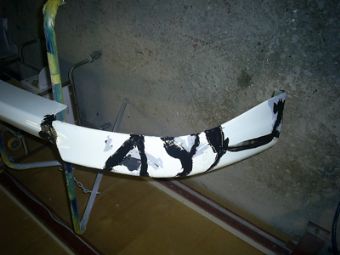

表側も接合部をベルトサンダー等でＶ字に彫り込み、再度専用ボンドで接着します。
工程4
ここからは通常の板金塗装作業です。

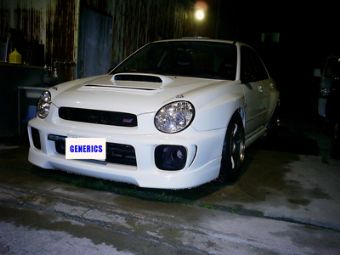

パテ成型→サフェーサー塗装→足付け（研磨）→カラーベース塗装→磨き作業取付けて完成です♪
料金内容
| フロントバンパー脱着 | ￥4,200 |
|---|---|
| 純正インタークーラー取外し | ￥3,600 |
| インタークーラー取付・加工 | ￥15,000 |
| 税込合計 | ￥23,450 |
H20年 日産・フェアレディZ ブレードメタリック（K51）
【作業内容】アミューズ製フロントバンパスポイラー・サイドステップの取付。
工程1
まずは純正部品の取り外し。ほとんどの車両はサイドシル（サイドステップが付く部分）の上に被せて取付ける場合が多いのですが、この車両はもともと付いているサイドステップを外す必要があるのでその分手間と費用が少しかかるんです。(~_~;)
工程２

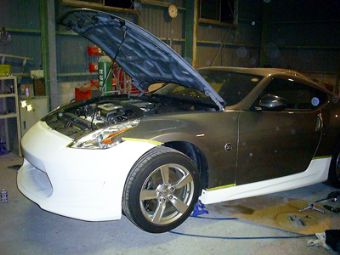

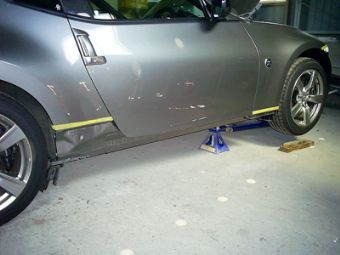

仮付けするとこんな感じです。さすがアミューズさん！少しお高いですが(^_^)フィッティングはバッチリ♪ サイドステップに限ってはほとんど無加工で装着できました♪激安エアロパーツだと精度が悪いので、結局取り付けに費用がかかってしまったりするんですよね。(^_^;)
工程3

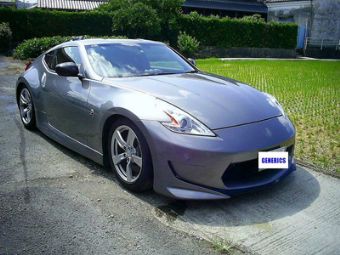

研磨→サフェーサー塗装→研磨→カラーベース塗装→磨き作業後再度取付して完成です♪今回はアミューズさんのデモカーを参考にフロントバンパーを塗り分けしてみました。
料金内容
| フロントバンパスポイラー取付 | ￥6,500 |
|---|---|
| サイドステップ取付 | ￥6,500 |
| 塗装費用一式 | ￥48,000 |
| 税込合計 | ￥65,880 |
※エアロパーツはお客様の持込ですので料金は含まれません。
